Capteur à Effet Hall 3144E

Out of stock
د.ت 7,000
Out of stock
Add to Wishlist
Add to Wishlist
Category:
  • Tension d’alimentation: 3.3 V à 5 V.
  • Courant de sortie: 16mA.
  •  sortie numérique (D0).

Description

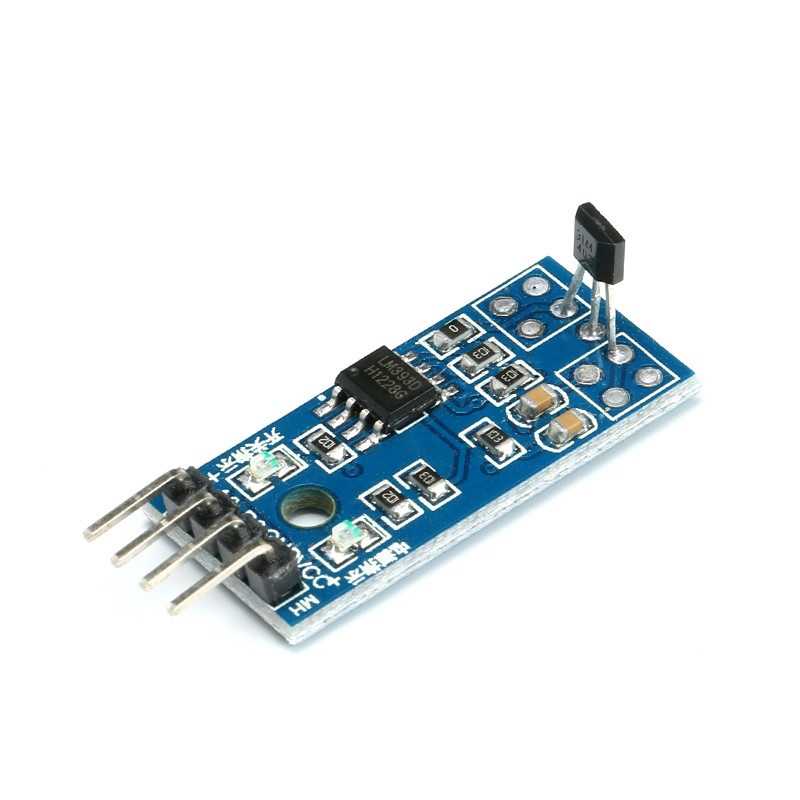

Capteur à Effet Hall 3144E

description de Capteur à Effet Hall 3144E

Ce capteur est capable de détecter les champs magnétiques, Il peut être utilisé comme capteur de vitesse (un morceau d’aimant est placé dans un point de la roue), les interrupteurs de fin de course entre autres applications

  • Tension d’alimentation : 3,3 V à 5 V.
  • Courant de sortie : 16 mA.
  •  comparateur IC LM293, fournissant une sortie numérique (D0).
  • Dimensions : 32 mm x 14 mm.
  • LED : Vert – capteur activé, Rouge – capteur alimenté.
  • Modèle de capteur : 3144E.
  • sortie numérique au niveau zéro logique (0) lorsque le champ magnétique détecté(D0).

L’effet Hall est utilisé par le capteur à effet-hall pour mesurer et détecter la présence de champs magnétiques. Une force proportionnelle au champ et au courant apparaît lorsqu’un élément conducteur est intégré dans un champ électromagnétique, c’est l’effet Hall.

En présence d’un champ magnétique traversant le matériau ou d’une pièce métallique, le capteur donne un signal et génère une tension à l’image du courant à mesurer ou à visualiser. Sa robustesse et sa sensibilité sont les avantages du capteur à effet hall

CARACTERISTIQUES TECHNIQUES

  • Tension d’alimentation: 4.5 – 24 V
  • Tension de saturation de sortie: 175 – 400 mV
  • Courant d’alimentation:  4.4 – 9.0 mA
  • Temps de montée en sortie:  0.04 – 2.0 µs
  • Temps de chute de sortie:   0.18 – 2.0 µs
