Capteur à ultrasons HC-SR04 avec affichage TM1638 LED

Description

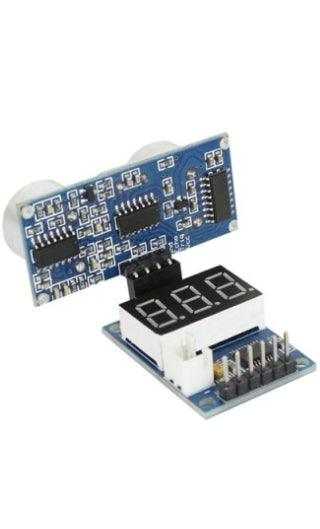

Capteur à ultrasons HC-SR04 avec affichage TM1638 LED

Caracteristiques de Capteur à ultrasons HC-SR04 avec affichage TM1638 LED

Marge d’erreur maximale : environ 1 %. Distance de mesure effective : 3-400 cm.
Port d’interface manuel :
VCC pour interface d’alimentation 5 V
TX pour terminal de transmission de port série du module
RX pour terminal de réception de port série du module
NRST / SWIN pour le port réservé de programmation STM8
GND pour interface d’alimentation 5 V
Caractéristiques :
Le résultat du test peut être affiché simultanément via le tube numérique et le port série.
Affichage numérique du tube : connectez directement le module à ultrasons, connectez-vous à l’alimentation 5 V.
Sortie de port série: connectez le module à ultrasons, le port VCC, TX, RX, GND sont respectivement connectés au 5 V, RX, TX, GND du module USB vers TTL. Le débit de communication série est de 9600 et le format de sortie est “D: XXX / R / N”, où XXX représente la distance. L’unité d’affichage est cm.
Couleur : bleu.
Matériau : PCB
Dimensions : 24,2 x 35,1 mm.

Contrôleur TM1638
Affectation des broches du module:
VCC: Alimentation 5V / GND: Terre / STB: Strobe / CLK: Horloge / DIO: Données
Tension d”entrée: 5 V
Clés: 8
Segments d”affichage: 8
LED: 8
Taille: 75x48mm
Poids: 28g

Le module LED & KEY comporte un circuit intégré TM1638 capable de gérer 8 afficheurs 7 segments, 8 led et 8 boutons poussoirs.

         module.setDisplayToSignedDecNumber(-110268, 0b00000100,1) affiche -01102.68.

• setDisplayToBinNumber(nombre, points_decimaux, zero). Cette fonction permet d’afficher un nombre binaire. Nous pouvons préciser l’allumage des points décimaux de chaque afficheur et ajouter des 0 devant le nombre si zero=1.

        module.setDisplayToBinNumber(11100, 0, 0) affiche 11100 sur les afficheurs de droite.

• seDisplayToHexNumber(nombre, points_decimaux, zero). Cette fonction permet d’afficher un nombre hexadécimal. Nous pouvons préciser l’allumage des points décimaux de chaque afficheur et ajouter des 0 devant le nombre si zero=1.

       : module.setDisplayToHexNumber(108, 0, 1) affiche 0000006C.

• setDisplayDigit(chiffre, position, point_decimal). Cette fonction permet d’afficher un chiffre en choisissant la position et un point décimal.
