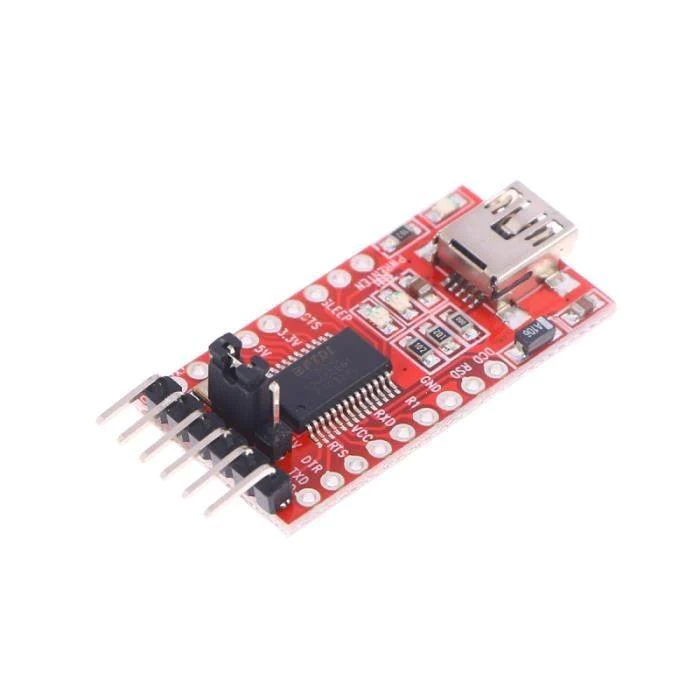

Module Adaptateur FT232RL FTDI USB Vers TTL Pour Arduino

Description

Module Adaptateur FT232RL FTDI USB Vers TTL Pour Arduino

Description de Module Adaptateur FT232RL FTDI USB Vers TTL Pour Arduino

DÉFINITION DES BROCHES : DTR, RX, TX, CCV, CTS, GND.
CHIPSET : FT232RL, pas authentique puce FTDI, Tension : 3,3 V / 5,5 V
A PROPOSITION DE L’INDICATEUR : Indicateur de communication émetteur-récepteur RXD / TXD.
TENSION : alimentation USB, peut choisir 5V ou 3,3V, fixée par le cavalier.

Module adaptateur USB vers UART TTL5V 3.3V FT232RL ,

Le câble de téléchargement USB TO UART TTL 5V 3.3V FT232RL vers le module adaptateur série est une carte de dérivation de base pour le CI USB vers série FTDI FT232RL,

révision 2. Le brochage de cette carte correspond au câble FTDI pour fonctionner avec Arduino officiel et Arduino 5V cloné planches. Il peut également être utilisé pour des applications sérielles générales.

1. Disposition d’interface standard, compatible avec une variété d’Arduinos tels que le Pro Mini
2. Puce FTDI FT232 d’origine, performances stables
3. L’alimentation USB a une protection actuelle, en utilisant un fusible à restauration automatique 500MA
4. Indicateur de communication émetteur-récepteur RXD/TXD
5. Avec l’alimentation, l’envoi, l’indicateur de réception, les indicateurs LED d’état de fonctionnement
6. Avec options d’alimentation de niveau TTL 3,3 V et 5 V
7. Module USB vers série TTL, téléchargez STC SCM
8. Connexion mini-port USB
9. Prise en charge de 3,3 V, 5 V

caracteristique :

La principale différence avec cette carte est qu’elle fait ressortir la broche DTR par opposition à la broche RTS du câble FTDI.

 La broche DTR permet à une cible Auino de se réinitialiser automatiquement lorsqu’un nouveau Sketch est téléchargé.

C’est une fonctionnalité vraiment agréable à avoir et qui permet de télécharger un croquis sans avoir à appuyer sur le bouton de réinitialisation.

 Cette carte réinitialisera automatiquement toute carte Arduino dont la broche de réinitialisation est sortie sur un connecteur à 6 broches

Les broches étiquetées BLK et GRN correspondent aux fils colorés sur le câble FTDI. Le fil noir sur le câble FTDI est GND, le vert est CTS. Utilisez ces broches BLK et GRN pour aligner la carte de base FTDI avec votre cible Arduino.
