Module GSM/GPRS SIM800A

Description

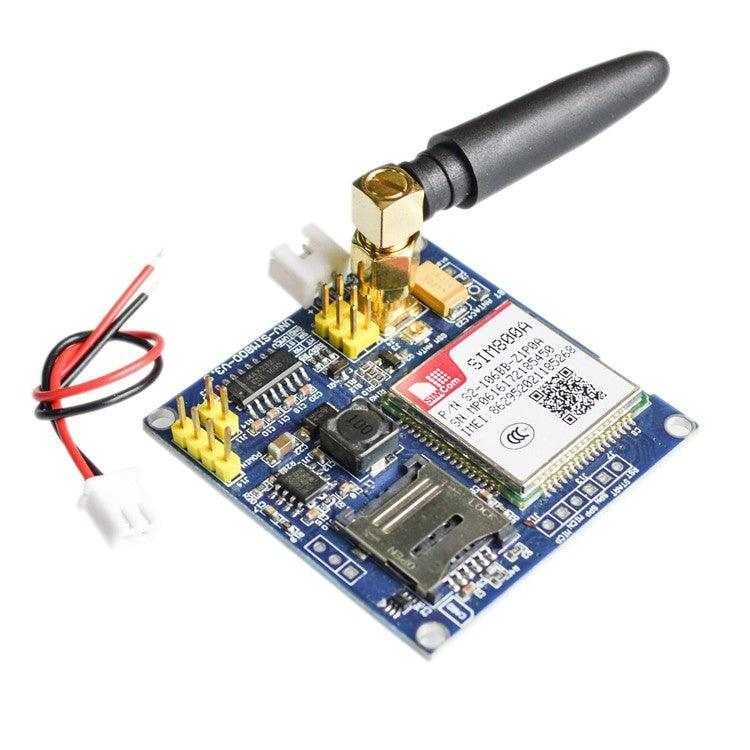

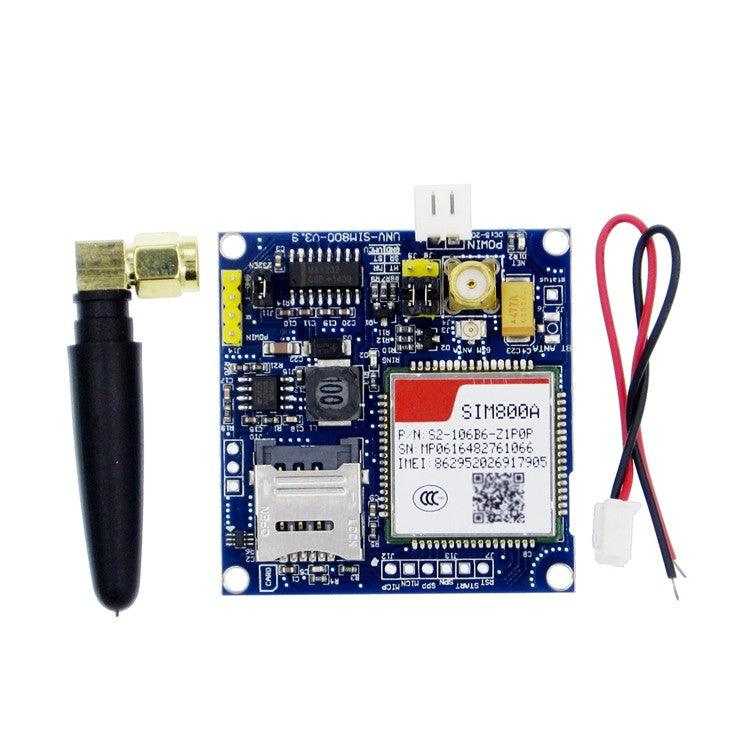

Module GSM/GPRS SIM800A

Description de Module GSM/GPRS SIM800A

Le module GSM GPRS SIM800A (mise à niveau de SIM900A) avec source d’impulsions intégrée et circuit intégré tampon est conçu pour les applications nécessitant une durabilité et une stabilité élevées. Le module GSM GPRS SIM800A (version améliorée de SIM900A) avec source d’impulsions intégrée et circuit intégré tampon est de conception compacte mais conserve les éléments essentiels de la conception du module Sim tels que : circuit de commutation de niveau de signal logique utilisant Mosfet, interface IC RS232 MAX232, source d’impulsions à courant élevé circuit, slot sim standard et voyants LED, le circuit est également livré avec une antenne GSM.

CARACTERISTIQUES :

 – Utilisation du module GSM GPRS Sim800A.

 – Puissance d’entrée : 5 – 18VDC, supérieure à 1A.

 – Niveau du signal de communication : TTL (3.3-5VDC) ou RS232.

 – Décalage de niveau de signal TTL Mosfet haute vitesse intégré.

– IC de commutateur de niveau de signal RS232 MAX232 intégré.

 – Source d’impulsions intégrée avec alimentation en courant élevé pour Sim800A.

 – Utilisez l’emplacement Micro Sim.

 – Conception de circuit compact et durable, anti-brouillage.

Ordre des broches :

 En-tête 1 : – VCC : Source positive de 5-18VDC, supérieure à 1A

– GND : Masse, 0VDC.

– FR : La valeur par défaut est connectée à haut, la fonction est utilisée pour démarrer (Activer) ou arrêter (Désactiver) le module Sim800, si vous souhaitez que le module Sim800 cesse de fonctionner, vous pouvez connecter cette broche à GND (0VDC ).

 – 232R : broche de réception du signal RS232.

 – 232T : Broche de transmission du signal RS232

 – GND : Masse, 0VDC.

 – RXD : broche de réception de signal TTL, acceptant les niveaux 3,3 et 5VDC.

 – TXD : broche de signal TTL, accepte les niveaux 3,3 et 5VDC.
