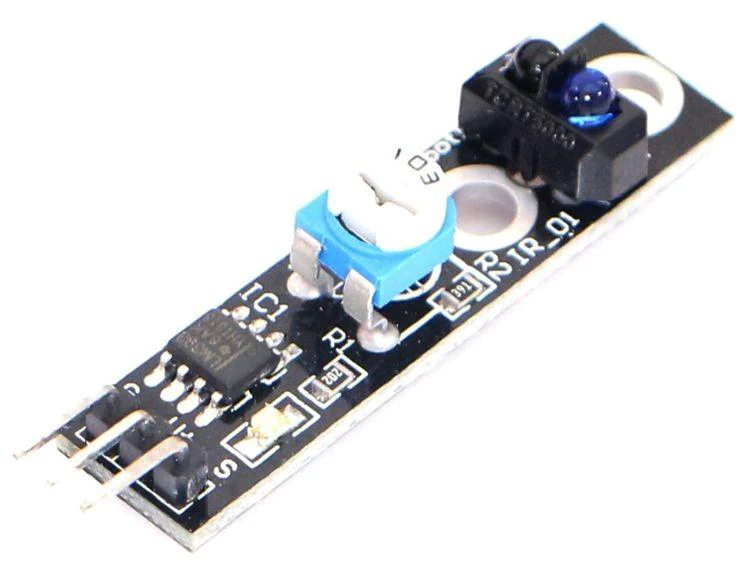

TCRT 5000 KY 033

description de TCRT 5000 KY 033

Ce capteur est largement utilisé pour les adeptes de voitures (suiveur de ligne) et peut détecter les différences entre le blanc et le noir. Le module envoie un signal électrique de niveau de sortie : niveau bas lors de la détection d’objets / haut niveau lorsqu’il n’y a pas / 0 ou 1 objets déterminent si les objets existent.

• Tension de fonctionnement : DC 3,3V à 5V.
• Courant de travail : = 18 à 20mA.
• distance de détection : 2cm.
• Signal de sortie : le niveau TTL peut fonctionner directement avec le port IO connecté de 3,3 V ou 5 V.
•  Dimensions : 45 x 10 x 10 mm (longueur x largeur x hauteur).

• Le capteur infrarouge TCRT5000 émet continuellement des diodes électroluminescentes infrarouges lorsqu’il n’y a pas de retour de lumière infrarouge émise ou réfléchie, mais l’intensité n’est pas assez grande, le phototransistor est déjà éteint, et l’extrémité de sortie du module est élevée, indiquant que la diode a été éteinte; Pour détecter dans la plage de détection de l’objet, l’intensité de l’infrarouge réfléchi est assez grande, le phototransistor est saturé, l’extrémité de sortie du module est faible, et le voyant est allumé.

Caractéristique:

• Utilisez le capteur de réflexion infrarouge TCRT5000
• Distance de détection: 1mm ~ 8mm, la longueur focale est de 2.5mm
• Le signal de sortie du comparateur est propre, la forme d’onde est bonne, et la capacité de conduite est supérieure à 15mA
• Adopter un potentiomètre de précision multi-tours pour ajuster le réglage de la sensibilité
• Tension de travail 3.3V-5V
• Format de sortie: sortie de commutateur numérique (0 et 1)
• Fixez les trous de boulon pour une installation facile
• Une petite taille de panneau de carte PCB: 3.2cm x 1.4cm
• Utiliser un comparateur LM393 à tension large
