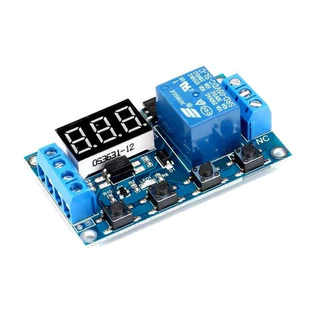

Module Relais Temporisé 1 Canal XY-J02 DC 12V 24V Share Tweet
1. Tension de fonctionnement : 6-30 V
2. Source de signal de déclenchement : déclencheur de haut niveau (3,0 V-24 V),
la terre de signal et la terre de système ne sont pas communes,
qui peuvent augmenter la capacité anti- parasitage
Système (court-circuit peut également se connecter avec un terrain commun) 3.
Capacité de sortie : peut contrôler pas plus de DC 30V 5A AC ou 220 V dispositifs 5A
des paramètres, la mémoire pour toujours
Avertissement : le contact de relais est la production passive et d’électricité ; 1 canal à la fonction de contrôle marche/arrêt
Mode de fonctionnement :
P1 : après le signal activé, relais de puissance à l’heure OP, puis éteignez ; dans la période OP suivante l’opération :
1) P1.1 : le signal étant activé à nouveau n’est pas efficace
2) P1.2 : le signal étant désactivé à nouveau, recommencez à nouveau
3) P1.3 : le signal étant désactivé à nouveau, réinitialisé ; Déconnecter le relais, arrêter la synchronisation
P2 : donnant le signal de déclenchement, le temps après l’arrêt du relais de puissance CL temps de déclenchement ; puis calage, éteint le relais
P3.1 : donnez le signal de déclenchement après que le relais de puissance sur le temps OP,
relais de temps d’arrêt de CL ; puis cycle de fonctionnement au-dessus du signal de gaie de cycle à nouveau,
arrêt de synchronisation d’arrêt de relais ; Le temps de cycle (LOP) peut être réglé
P3.2 : après connexion. Pas besoin d’appliquer le signal, relais d’alimentation à l’heure OP, relais de temps d’arrêt CL ; Ensuite, le cycle de fonctionnement au-dessus du temps de cycle (LOP) peut être défini.
Q4 : garder la fonction du signal ; S’il n’y a pas de signal de déclenchement, l’heure sera annulée, le relais restera connecté ; Lorsque le signal disparaît, la synchronisation OP éteint le relais ; Au fil du temps, si aucun signal à nouveau, le temps est effacé
