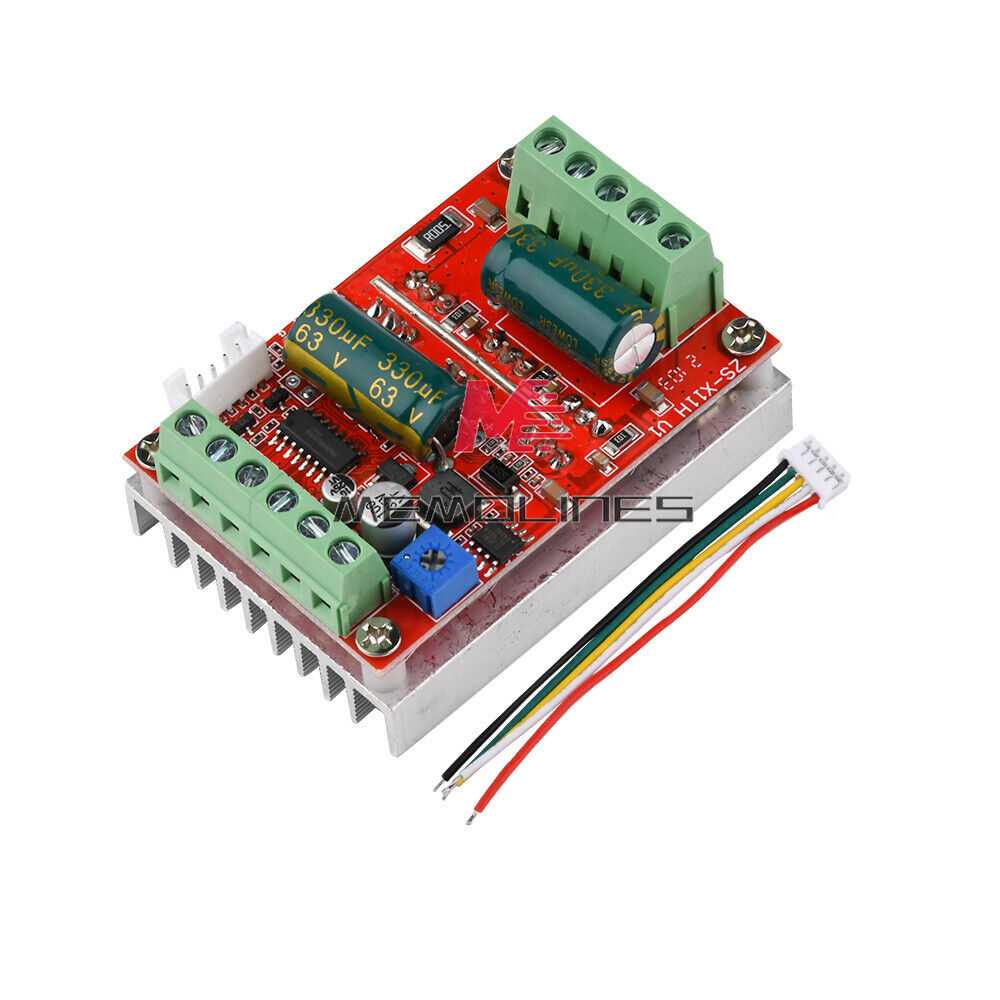

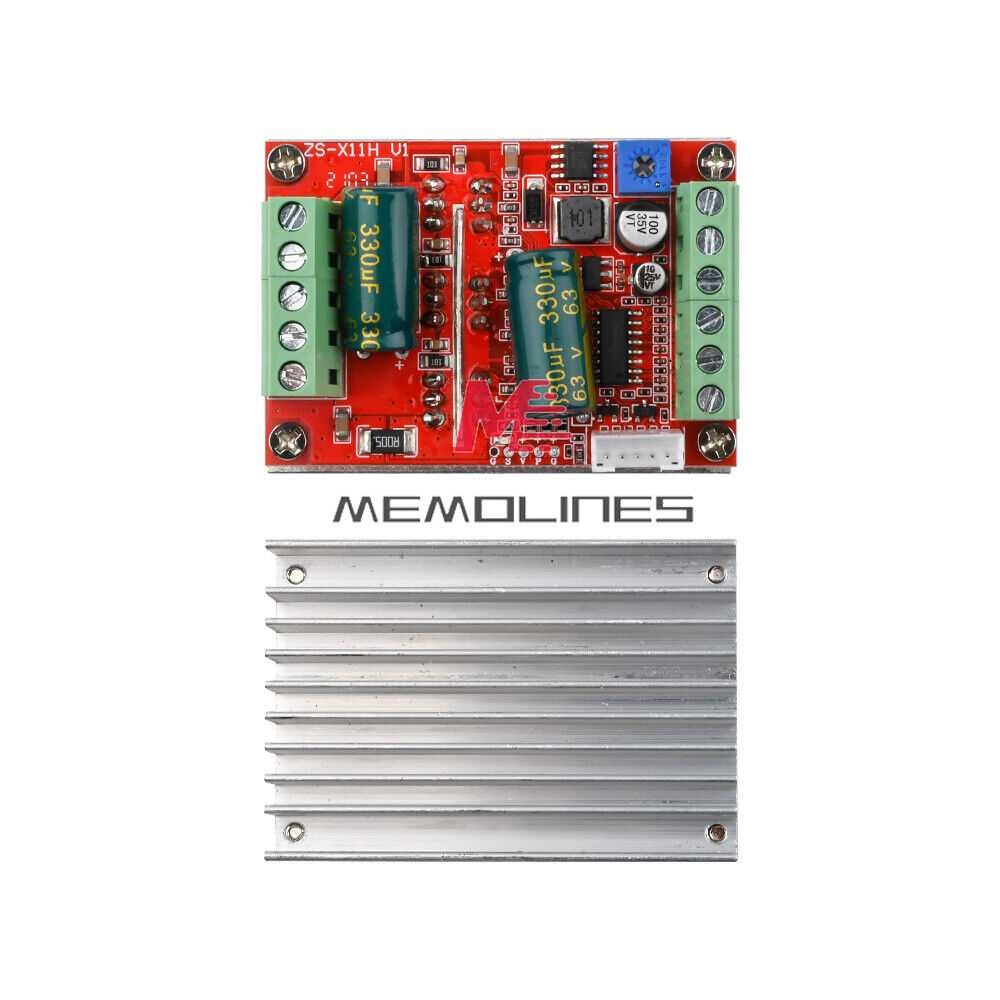

400W 6V-60V BLDC 3 phase DC Brushless Motor Controller PWM Hall motor Control

Description

400W 6V-60V BLDC 3 phase DC Brushless Motor Controller PWM Hall motor Control

• Caractéristiques de 400W 6V-60V BLDC 3 phase DC Brushless Motor Controller PWM Hall motor Control

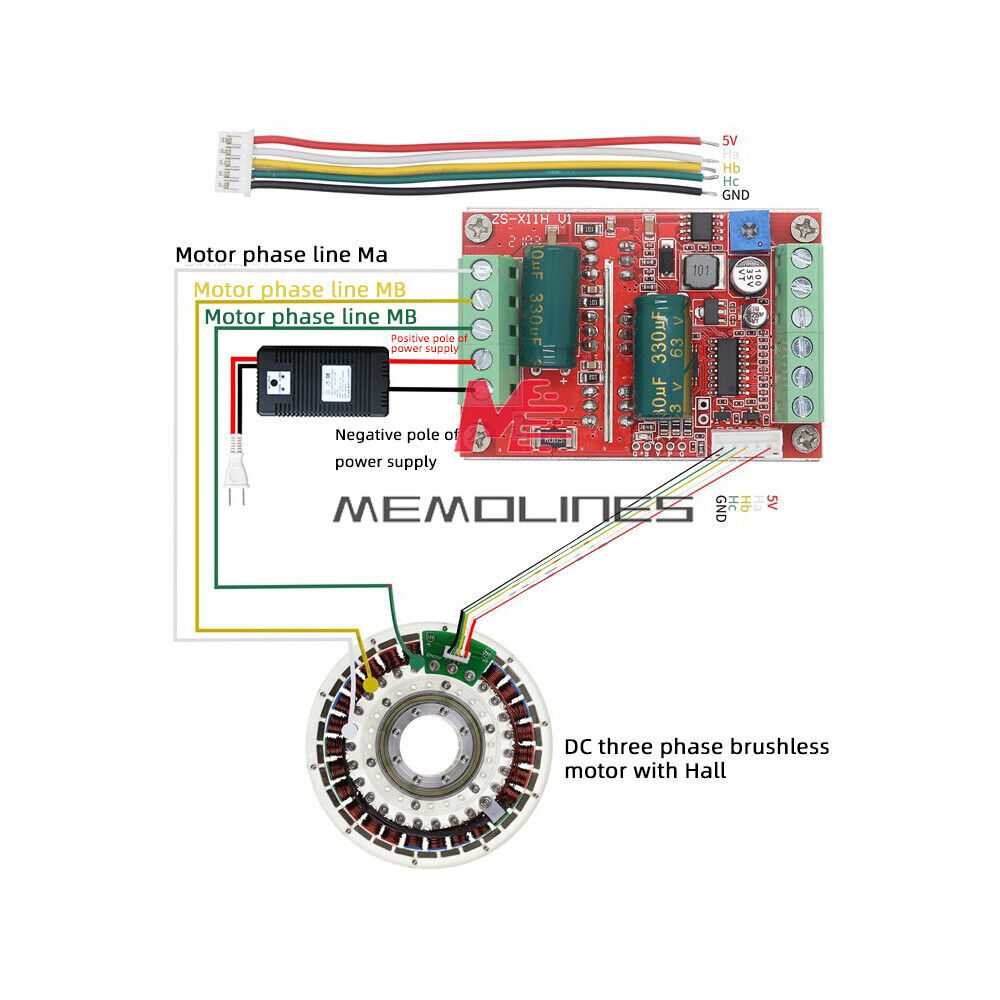

  1. Moteur de connexion de sortie de ligne de phase MA MB MC
  2. La carte mère GND 5V est donc livrée avec une alimentation 5V (le courant ne dépasse pas 30ma)
  3. Alimentation principale du moteur VCC GND (alimentation cc externe)
  4. Sortie de signal d’impulsion de vitesse SC
  5 interface de commande d’inversion positive et négative (par ce que peut également être connecté à l’interrupteur externe)
  6. Entrée de signal de contrôle de vitesse VR (le contrôle de vitesse intégré avec potentiomètre donc peut également être connecté au cycle de service PWM de simulation analogique 0-5V pour prendre en charge la régulation de vitesse d’entrée de double signal)
  7.Ha Hb Hc + 5V GND entrée d’alimentation du signal Hall, donc généralement avec le moteur de Hall a cinq lignes correspondantes
