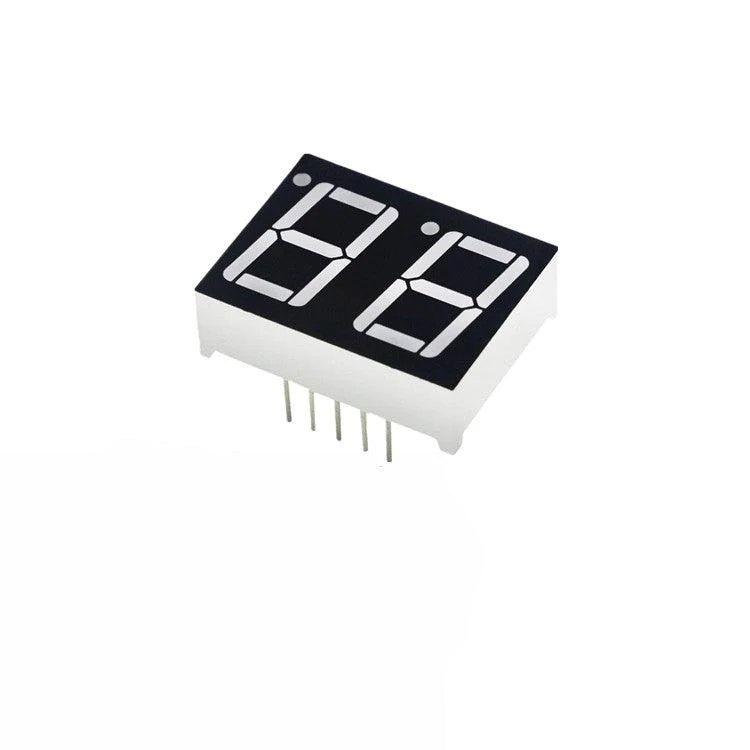

Afficheur LED 7 Segment 2 Bits
Afficheur LED 7 Segment 2 Bits
Cathode commune
– Couleur émettrice: rouge
– Taille: 25 mm x 19 mm x 6,5 mm (L xlx H)
– Tension directe: DC1.8V
– Courant direct: 15-20 m
Description :
Il s’agit d’un dispositif à cathode commune où on peut constater que les pins de chaque segment sont partagés dans les quatre digits.
Cela veut dire que pour montrer un nombre de quatre caractères il est nécessaire de multiplexer le signal,
c’est à dire, illuminer séquentiellement chaque un des digits dans une succession très rapide,
donnant l’illusion que tous les caractères sont allumés à la fois.
Spécifications :
Affichage 7 segments
2 chiffres avec point décimal
Cathode commune
Taille des chiffres : 14,2 mm
Couleur du segment allumé : rouge
Couleur de la surface avant : noir
Tension sous tension typique (Vf) : 1,8 V
Tension inverse maximale: 5V
Courant par segment max : 20 mA
Courant de fonctionnement recommandé par segment : 12 mA
Poids : 4,3 grammes.
Dimensions : 25,5 x 19 x 6,8 mm
Il est nécessaire:
c’est une portion de l’afficheur, qui est allumée ou éteinte pour réaliser l’affichage.
Cette portion n’est en fait rien d’autre qu’une LED qui au lieu d’être ronde comme d’habitude est plate et encastré dans un boiter. On dénombre donc 8 portions en comptant le point de l’afficheur (mais il ne compte pas en tant que segment à part entière car il n’est pas toujours présent).
