CNY70 DIP-4

Description

CNY70 DIP-4

Description de CNY70 DIP-4

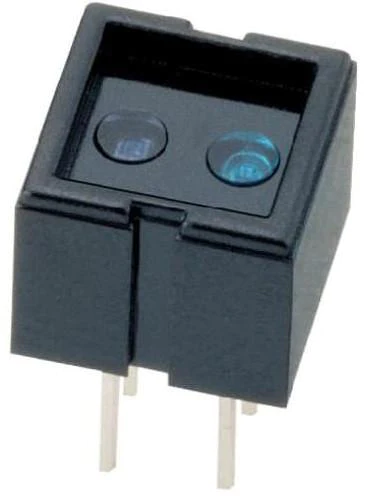

Réflecteur optique CNY70DIP-4

Description :

CNY70 s’agit d’un capteur optique à réflexion composé d’une diode infrarouge et d’un photo transistor en plus d’un filtre contre la lumière visible. Il est souvent utilisé dans les applications de détection de contraste à faible distance.

Principe de fonctionnement :

le module CNY70 utilise une émission et réception entre une diode infrarouge comme un émetteur et un phototransistor comme récepteur broyeur de sorte que les bureaux qui sont aimés par l’émetteur soit réfléchie par une surface plane perpendiculaires au capteur à une distance de 1 à 5 mm environ, alimenté en 5V et à l’intermédiaire d’une résistance de protection pour la diode infrarouge et une autre dans le rôle de polarisé le transistor.

Capteur optique CNY70 réfléchissant de petites dimensions, qui permet une utilisation même dans de petits projets. Ce capteur convient, par exemple, pour détecter des obstacles dans des robots et d’autres appareils.

Données techniques

Tension de diode : 5 V
Courant maximum de diode : 50 mA
Tension maximum collecteur-émetteur : 32 V
Courant maximum de collecteur : 20 mA
Distance de mesure : < 0,5 cm

CNY70 s’agit d’un capteur optique à réflexion composé d’une diode infrarouge et d’un photo transistor en plus d’un filtre contre la lumière visible. Il est utilisé souvent dans les applications de détection de contraste à faible distance.
