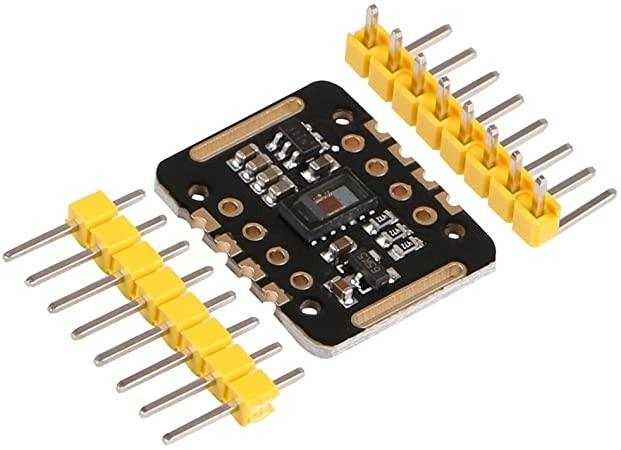

Module de capteur de fréquence cardiaque
MAX30102
compatible avec Arduino ,STM32
Module de capteur de fréquence cardiaque
description de Module de capteur de fréquence cardiaque
MAX30102
compatible avec Arduino
compatible avec STM32
Module capteur de fréquencecardiaque oxymètre MAX30100 .
C’est un capteur optique qui tire ses lectures de l’émission de deux longueurs d’onde de lumière à partir de deux LED – une rouge et une infrarouge – puis de la mesure de l’absorbance du sang pulsé à travers un photodétecteur.
Cette combinaison de couleurs de LED particulière est optimisée pour lire les données du bout du doigt.
est traité par une unité de traitement de signal analogique à faible bruit et communiqué au MCU cible via l’interface mikro BUS I2C.
Les développeurs d’applications pour utilisateurs finaux doivent noter que les lectures peuvent être affectées négativement par un mouvement excessif et des changements de température.
De plus, une pression trop élevée peut restreindre le flux sanguin capillaire et donc diminuer la fiabilité des données.
Une broche INT programmable est également disponible. Le fonctionne à l’alimentation 3,3V.
SN | ÉPINGLES | DÉFINITION DES BROCHES |
1 | NIV | Tension d’entrée (1,8 V à 5,5 V) |
2 | SCL | IIC-SCL |
3 | ADD | IIC-SDA |
4 | INT | MAX30100INT |
5 | IRD | MAX30100 IR_DRV |
6 | DR | MAX30100 R_DRV |
7 | GND | Sol |
