SSD1306 Afficheur LED LCD 128X64

Description

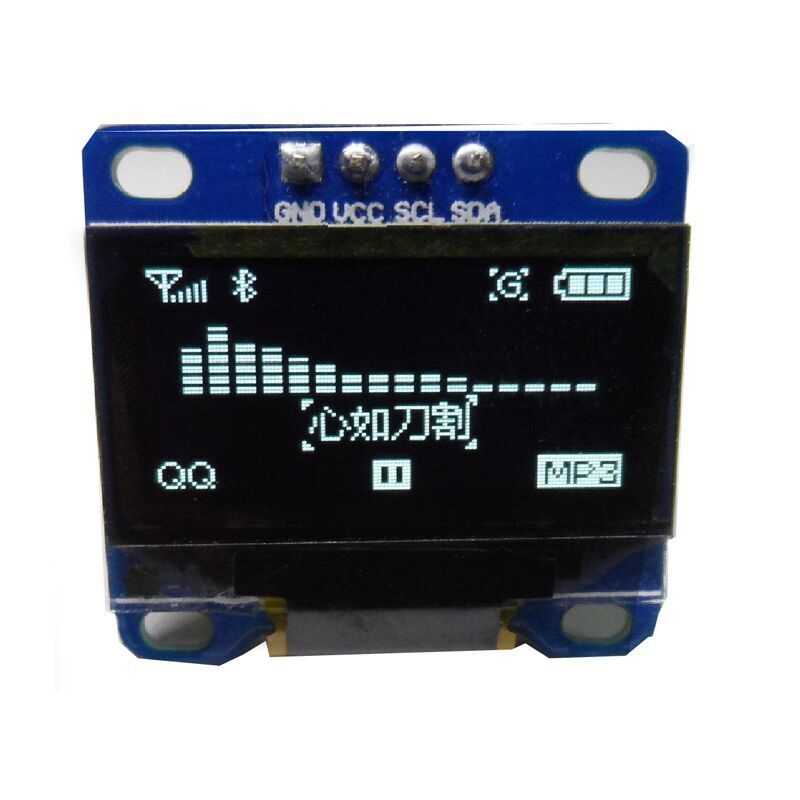

SSD1306 Afficheur LED LCD 128X64

description de SSD1306 Afficheur LED LCD 128X64

1. Taille : 0,96 pouce
2. Nombre de pixels : 128×64
3. Dimension du contour : 27,5×27,8×2,67 m
4. Zone active : 21 744×10 864 mm
5. Pas de pixel : 0,17×0,17 mm
6. Taille de pixel : 0,154×0,154
7. Contraste élevé : 2000 : 1
8. Tension : 3-5 V
9. Pilote Ic : SSD1306
10. Interface : IIC
11. la luminosité : 80cd/m2
12. Grand angle de vision : 160
13. Température de fonctionnement : -40 à 70
14. Température de stockage : -40 à 85
15. Poids : 3g

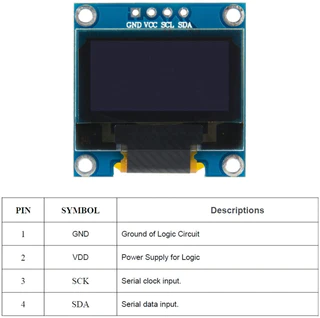

Affectation des broches

• GND : masse du circuit logique
• VDD : alimentation pour logique
• SCL : entrée d’horloge série
• SDA : entrée de données série

Interface type: IIC interface

Pin definition: GND, VCC, SCL, SDA

1.GND(OLED power supply

2.VCC (OLED 3.3~5V)

3.SCL(OLED IIC Clock line)

4.SDA(OLED IIC Cable)

Color: Blue LED/ White LED

Resolution: 128×64

Power: 0.06W

Temperature: -30°C to 70°C

Dimension: 29.28 x 27.1 mm (LW)

Compatible with 3.3V and 5V control chip I / O level

OLED internal drive chip: SSD1306

Cet écran est très petit avec une diagonale de 0,96″, mais il ets très lisible grace à la technologie OLED disposant d’un contraste exceptionnel. L’écran est composé de 128×64 pixels OLED bleu sur fond noir, chacun peut s’allumer indépendamment grâce au contrôoleur SSD1306. Comme c’est écran produit sa propre lumière avec chaque pixel, il ne nécessite pas de rétro-éclairage. Cela réduit la consommation totale tout en conservant un excellent contraste.

Le contrôleur SSD1306 permet de dialoguer en I2C ou en SPI. L’afficheur dispose de son propre régulateur 3,3V et tous les signaux sont adapté en niveau, celui lui permet d’être compatible 5V et 3,3V.

Cette carte utilise l’adresse I2C 7 bits de 0x3C
