Afficheur LCD Nokia 5110

description de Afficheur LCD Nokia 5110

Le nom de ce produit lui-même suffit à expliquer son origine. Yes of course !!! ce module LCD a été utilisé dans les anciens téléphones portables Nokia 5110/3310  . Maintenant, il est largement utilisé par les amateurs pour les graphiques, le texte, etc.

Bien qu’il s’agisse d’un module industriel, cet  écran LCD  est extrêmement simple d’utilisation. Le Nokia 5110 est un écran LCD graphique basique pour de nombreuses applications. Il était à l’origine destiné à servir d’écran de téléphone portable.

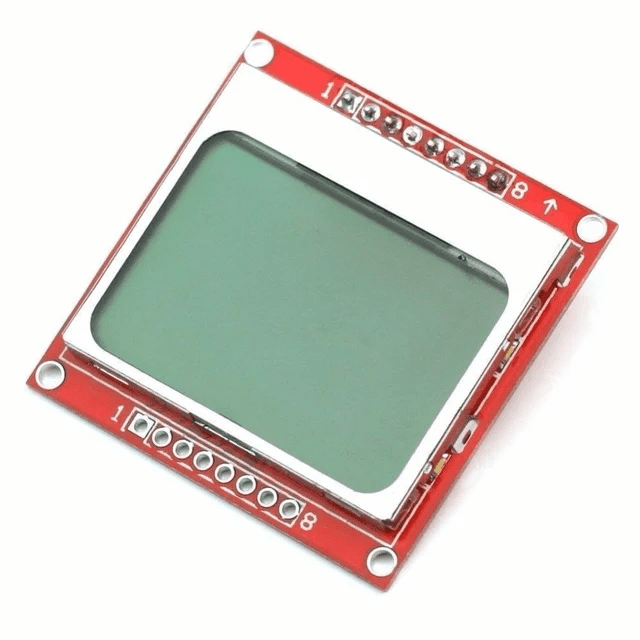

Ce module d’  affichage LCD  Nokia 5110 est monté sur un PCB facile à souder. Le module LCD Nokia 5110 utilise un pilote LCD Philips PCD8544, conçu pour les téléphones mobiles.

Le module d’affichage LCD Nokia 5110 est un  module LCD monochrome à faible coût composé de 84 X 48 pixels qui peut être utilisé pour afficher du contenu graphique et textuel riche. Ce module est une révision qui accepte l’entrée 5V. Ainsi, aucun levier de changement de niveau supplémentaire n’est nécessaire.

Il utilise le contrôleur PCD8544, qui est le même que celui utilisé dans l’écran LCD Nokia 3310. Le PCD8544 est un contrôleur/pilote LCD CMOS basse consommation, conçu pour piloter un affichage graphique de 48 lignes et 84 colonnes. Toutes les fonctions nécessaires à l’affichage sont fournies dans une seule puce, y compris la génération sur puce des tensions d’alimentation et de polarisation de l’écran LCD, ce qui se traduit par un minimum de composants externes et une faible consommation d’énergie. Le PCD8544 s’interface aux microcontrôleurs via une interface de bus série.
