Capteur suiveur de ligne digitale TCRT5000

description de Capteur suiveur de ligne digitale TCRT5000

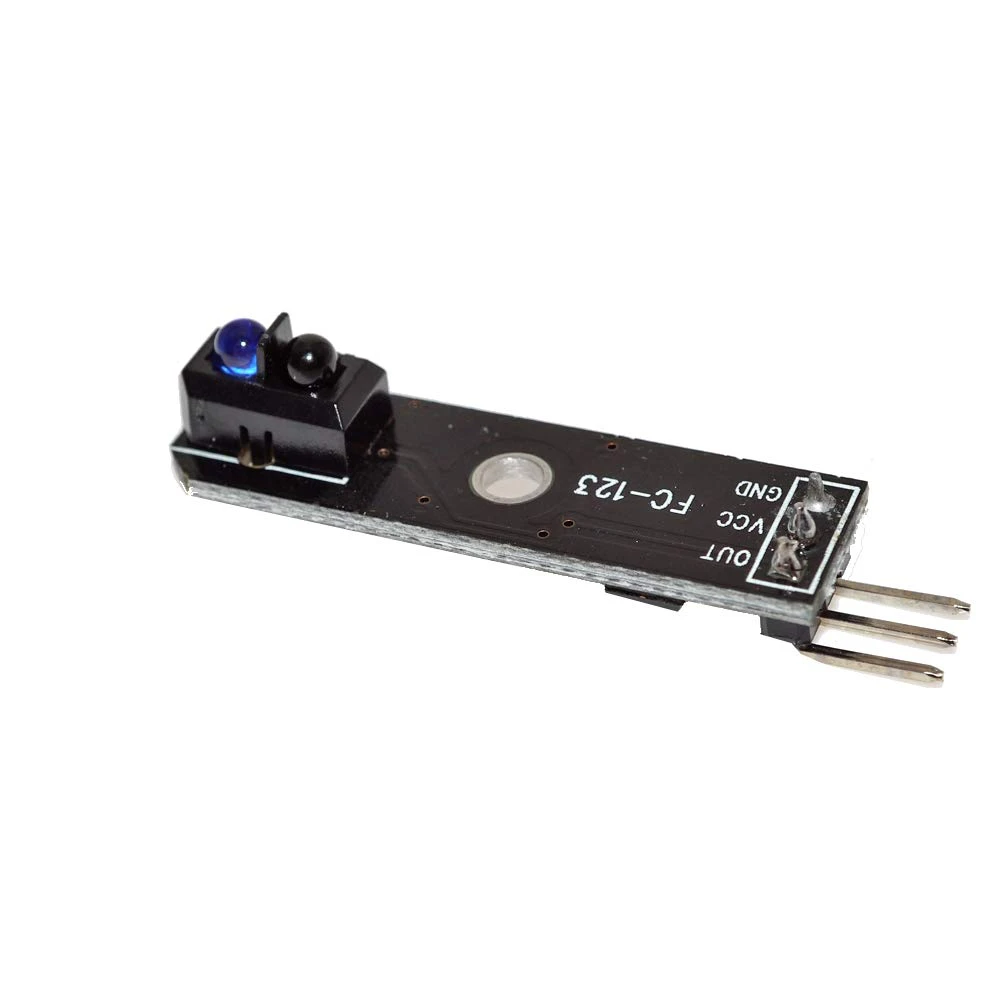

Capteur suiveur de ligne TCRT5000 compatible Arduino.

Ce Capteur suiveur de ligne digitaleTCRT5000 est utile pour la réalisation de robots suiveurs de ligne et est compatible avec la plupart des microcontrôleurs dont Arduino.

• Tension d’alimentation: 3.3V – 5V
• Sortie à commutation numérique (0 ou 1)
• Distance de reflection: 1 à 25 mm
• consommation: 15mA
• Dimensions: 3.2 x 1.4 cm

Description :

Les capteurs TCRT5000 émettent constamment des diodes émettrices infrarouges infrarouges,

les rayons infrarouges émis lorsqu’ils sont réfléchis ou non réfléchis mais l’intensité n’est pas assez grande,

le récepteur infrarouge est hors tension,

puis la sortie du module est faible,

indiquant que la diode reste hors tension;

lorsque l’objet semble être mesuré dans la plage de mesure, les rayons infrarouges sont réfléchis et d’intensité suffisante,

saturation du tube récepteur infrarouge,

le module côté sortie est élevé, le voyant LED est allumé.

Caractéristiques :

1. Capteur réfléchissant infrarouge TCRT5000
2. Mesurer la distance réfléchie: 1 mm ~ 25 mm applicable
3. La tension de travail: 5 V
4. Le format de sortie: signal numérique (0 et 1)
5. Un trou de boulon fixe pour une installation facile

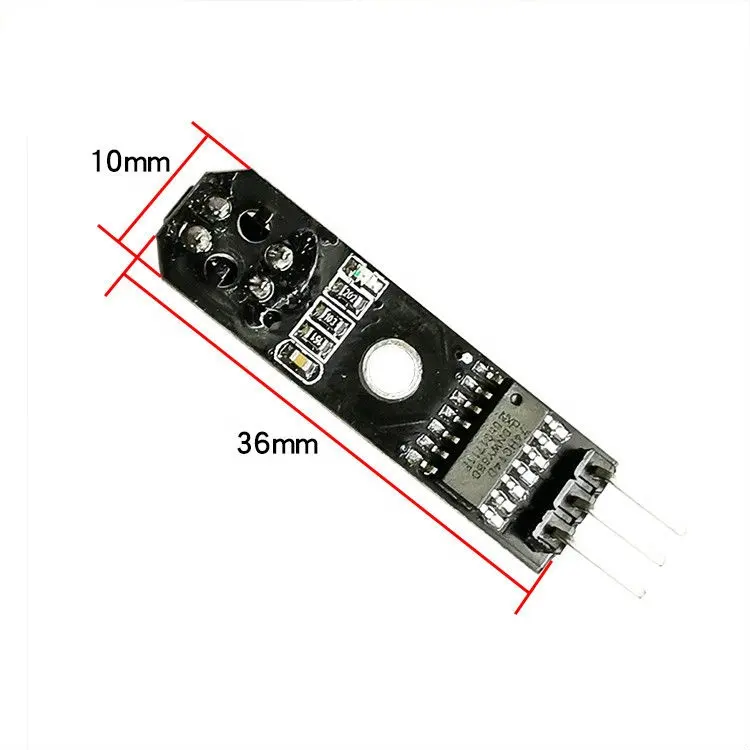

6. Petit PCB taille du panneau: 3,5 cm x 1 cm
7. Application: échantillonnage des données d’impulsion du compteur, mesure des déchiqueteurs de télécopieurs, mesure des obstacles, mesure des lignes en noir et blanc

Câblage:

1. VCC: alimentation positive (5V)
2. GND: l’alimentation est négative
3. OUT: signal de commutation haut / bas (signal numérique 0 et 1)

Données techniques / Brève description

Le capteur détecte si une zone réfléchissant ou absorbant la lumière se trouve devant. Il montre laquelle des 2 zones il s’agit via une sortie numérique, comme vous pouvez le voir sur l’image ci-dessous.
La sensibilité (plage minimale) du capteur peut être réglée par le contrôleur.
