Un moteur pas à pas Nema 23 est un moteur pas à pas avec une plaque frontale de 2,3 x 2,3 pouces (57 x 57 mm). Les moteurs pas à pas à couple élevé Nema 23 offrent un excellent rapport qualité-prix sans sacrifice de qualité.

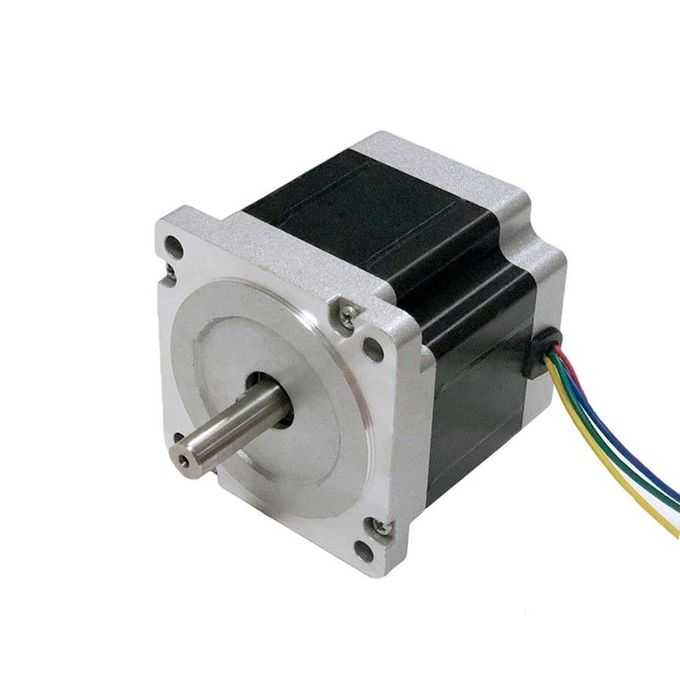

Nema 23 Moteur Pas à Pas SL57STH56-2804A
| numéro de modèle: | SL57STH56-2804A |
| Certification: | CE, ISO, ROHS |
| Courant / Phase: | 2.8A |
| Tension nominale: | 2,5 V |
| Taille: | 57 * 57 * 56 MM |
| Application: | Impression en 3D |
| Couple de maintien: | 12,6 kg-cm |
| Motor Type | Bipolar Stepper |
| Manufacturer Part Number | 57STH56-2804MB |
| Step Angle | 0.9° |
| Step Accuracy | ± 5 % |
| Holding Torque | 12 kg·cm |
| Rated Torque | 11.2 kg·cm |
| Maximum Motor Speed | 500 RPM |
| Electrical Properties | |
|---|---|
| Recommended Voltage | 24 V DC |
| Rated Current | 2.8 A |
| Coil Resistance | 900 mΩ |
| Phase Inductance | 4.5 mH |
| Physical Properties | |
| Shaft Diameter | 1⁄4″ |
| Rear Shaft Diameter | 3.9 mm |
| Mounting Plate Size | NEMA – 23 |
| Weight | 695 g |
| Number of Leads | 4 |
| Wire Length | 300 mm |
Ce bipolaire moteur passo-passo NEMA 23, avec angle de pas 1,8 degrés (200 pas/tour). Chaque phase soulignera 2.8 A, permettant pour couple de verrouillage de 1.26 Nm (178.5oz. en).
Un moteur pas à pas Nema 23 est un moteur pas à pas avec une plaque frontale de 2,3 x 2,3 pouces (57 x 57 mm). Les moteurs pas à pas à couple élevé Nema 23 offrent un excellent rapport qualité-prix sans sacrifice de qualité.
La version avec un angle de pas de 0,9° est plus précise que la version typique de 1,8° du moteur.
Ces moteurs sont conçus pour fournir le couple le plus élevé possible tout en minimisant les vibrations et le bruit audible. Une large gamme de bobinages et de longueurs d’empilage est disponible, ou les moteurs peuvent être personnalisés pour répondre aux exigences de votre machine. Nous avons des moteurs à 8 fils qui peuvent être connectés dans toutes les configurations possibles : série, unipolaire ou parallèle pour maximiser la flexibilité de votre application. Nous pouvons également faire personnaliser les enroulements pour qu’ils correspondent parfaitement à votre tension, votre courant et votre couple maximal aux vitesses de fonctionnement.
