Description

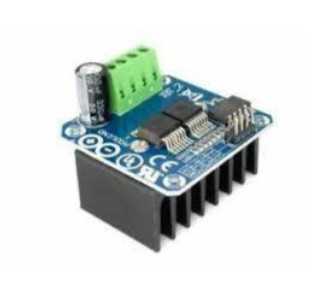

BTS7960B Driver Moteur DC 43A PWM Pour Arduino pont H
Caracteristiques de BTS7960B Driver Moteur DC 43A PWM Pour Arduino pont H
Ce driver de moteur utilise une puce Infineon BTS7960 composée de ponts en H de forte puissance, avec une protection thermique de sur-intensité.
de Doubles circuits BTS7960 de ponts en H avec une forte traction et reinage.
- Isolation du microcontrôleur 5V
- Forte intensité 43 A
- On peut souder un refroidisseur
Fonctionnement:
- Il suffit de 4 lignes de sortie depuis le micro contrôleur vers le module de driver (GND, 5V, PWM1, PWM2)
- L’alimentation de la puce peut être partagée avec le micro contrôleur 5V (carte Arduino par ex).
- Tension d’alimentation de 5.5V à 27V
- Taille 4 x 5 x 1.2 cmn
- On peut inverser le moteur.
- Deux sorties de fréquences PWM jusque à 25 kHz.
description:
Ce pilote utilise des puces Infineon BTS7960 composées d’un module de pilote à pont en H complet avec protection thermique contre les surintensités.
Double circuit de pilote de pont en H BTS7960, avec un entraînement et un freinage forts, isolant efficacement le microcontrôleur et le pilote de moteur! Haute intensité 43A
Spécification:
Double pilote de pont BTS7960 à grand courant (43 A) H;
5V isoler avec MCU, et protéger efficacement MCU;
Indicateur d’alimentation 5V à bord;
Indication de tension de l’extrémité de sortie du pilote du moteur;
Peut souder le dissipateur thermique;
Il suffit de quatre lignes du MCU au module de pilote (GND. 5V. PWM1. PWM2);
Alimentation de puce d’isolation 5 V (peut partager avec MCU 5 V);
Taille: 4*5*1.2 cm;
Capable d’inverser le moteur en avant, deux fréquences d’entrée PWM jusqu’à 25kHZ;
Deux flux de chaleur passant par une sortie de signal d’erreur;
Alimentation à puce isolée 5V (peut être partagée avec le MCU 5V), peut également utiliser l’alimentation 5V intégrée;
La tension d’alimentation 5.5V à 27V
Emballage Inclus:
1 pièce x Double BTS7960B 43A pilote de moteur Module haute puissance pour Arduino
