V5.0 Sensor Shield

Description

V5.0 Sensor Shield

description de V5.0 Sensor Shield

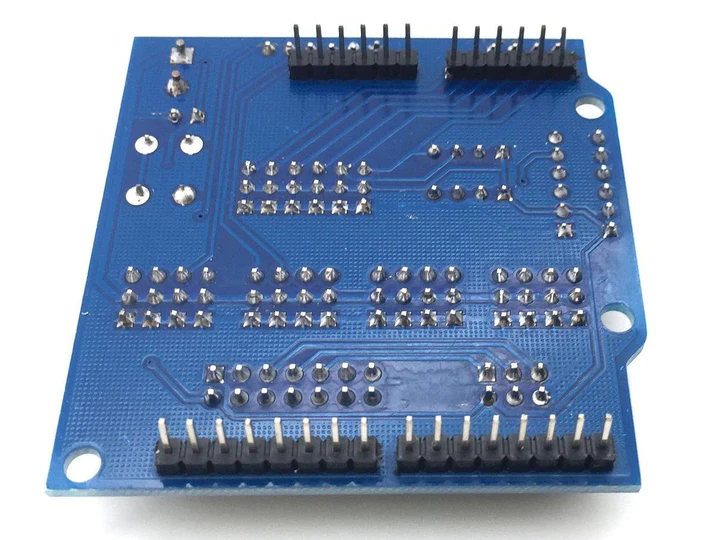

Le dernier capteur Arduino Shield V5.0 réserve les avantages du Arduino V4.0, tels que la conception par laminage, la carte de circuit imprimé

Processus d’immersion dieu, et la carte principale étend toutes les figures et les interfaces analogiques du contrôleur Arduino. I2C

m interface de contrôleur de direction 32, interface de communication de module Bluetooth, module de carte SD

Interface de communication, interface de communication du module radiofréquence APC220, capteur à ultrasons RB URF v1.1

interface,  série 12864 LCD et interface parallèle, facile à utiliser pour l’extension.

Pour les débutants Arduino, pas pour les circuits encombrants et complexes pour connecter un mal de tête,

cette extension du capteur carte simplifie vraiment le circuit peut être utilisé pour connecter le capteur capteur, un nécessite uniquement un capteur 3P général

Ce blindage fait ressortir les broches d’E/S Arduino standard vers les en-têtes

ainsi que les broches de terre et d’alimentation dédiées par E/S pour faciliter la connexion des capteurs à d’autres appareils.

Le blindage comporte également un certain nombre de connecteurs dédiés qui sont définis à des fins spécifiques comme indiqué ci-dessous, mais ils peuvent également être considérés comme des points de connexion à usage général.

Un connecteur d’alimentation auxiliaire permet d’alimenter séparément les broches d’alimentation associées aux broches D0-D13, ce qui est pratique pour piloter des servomoteurs.

Un interrupteur de réinitialisation à distance est situé sur le bouclier pour un accès facile. Il amène également la LED embarquée pin-13 ‘L’ jusqu’au bouclier pour une visibilité facile
